12AX7

ECC83

Une 12AX7 de marque GE qui date de 1963

L'ECC83, 7025 ou 12AX7, est une petite double triode à fort gain en tension. Elle a été mise sur le marché le 15 septembre 1947.

Sommaire

Présentation

AO à tubes K2-W.

Ce tube est du type NOVAL et se fixe sur support (9 broches). Une ECC83 contient deux triodes 6SQ7. Il est depuis les années '50 principalement utilisé comme étage préampli dans les appareils Hi-Fi et dans les amplificateurs pour guitares électriques. Ce tube de puissance modeste peut être utilisé comme inverseur de phases (pour les push-pull), ou comme amplificateur de signal.

Le premier AOP disponible en grande série (le K2-W de la société GAP/R[1] en janvier 1953) utilisait deux 12AX7[2],[3].

Utilisation

Les deux triodes sont utilisables indépendamment l'une de l'autre, ce tube est normalement utilisé avec une polarisation par résistance de cathode découplée.

Caractéristiques

Les caractéristiques dépendent du fabriquant et sont données à titre indicatif:

  • Support Noval
  • Chauffage deux fois 6.3V 300mA
  • Tension de plaque maximum 330V
  • Dissipation de plaque 1.2W (par plaque)
  • µ = 100

Schéma

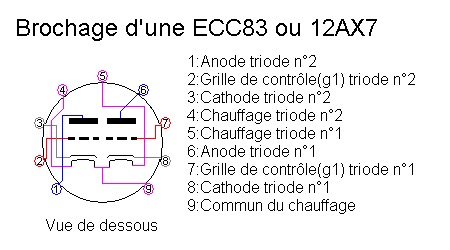

Brochage ECC83.png

Fabricants

  • Mullard (ancien tube)
  • Telefunken (ancien tube)
  • General Electric(GE) (ancien tube)
  • Philips (ancien tube)
  • Tesla/JJ (tube neuf)
  • Sovtek 12AX(tube neuf)
  • Svetlana ou SED (tube neuf)
  • EI (tube neuf)
  • Groove Tubes (tube neuf)
  • Electro-Harmonix (tube neuf)

Liens internes

Notes et références

  1. GAP/R est l'acronyme de George A. Philbrick Researches du nom du créateur de la sociéte : George A. Philbrick
  2. (en) Walt Jung, Op Amp Applications Handbook, Newnes, 2004 (ISBN 0750678445 et ISBN 978-0750678445), « Op Amp History --Vacuum tubes Op Amps », p. 783-783 : George Philbrick and GAP/R
  3. À titre informatif : la datasheet du K2-W sur le site de national
